15919131223我公司专业从事电力电源的开发生产，根据电力系统的需要研制的ZD-10开关测试可调直流电源，具有体积小、重量轻、携带方便、性能指标好、调节方便等特点；广泛应用于电力、铁路、油田以及大型企业，在变电站、电厂用于应急和调试用直流电源。
◆ 用于新建变电站、电厂二次设备调试电源，使二次设备的调试不受电站直流系统工程进度影响。
◆ 用于变电站、电厂二次设备检修或改造电源，待检修或改造投运设备可单独供电进行全面的检修或调试，防止操作适当影响变电站、电厂的正常运行。
◆ 在变电站、电厂中直流操作电源充电机故障时，可替代充电机保证电池充电和二次设备的正常供电。
主要功能特点：
单机输出10A，并可以并联工作
输出电压20V-250V连续可调，可满足48V、110V和220V系统要求
输出限流点0.2A-10A连续可调
LCD显示开关动作时间及输出电压和电流
开关动作时间0-99.999s，分辨率1ms，误差≤1ms
数字编码器设定开关时间测试及电源参数
输出过压保护（保护后需要重新启动）
输出短路保护（短路点断开后正常工作）
过温保护（温度恢复正常后，自动启动工作）
技术指标：
型号 | ZD-10 |
交流输入电压 | 220V±15% |
电网频率 | 47-63Hz |
开关测试输入电压范围 | -250VDC--+250VDC |
开关测试时间范围 | 0-99.999s |
开关测试时间精度 | 分辨率1ms，误差≤1ms |
直流电源输出电压范围 | 20V-250V（程控设置） |
直流电源输出限流 | 0.2A-10A（程控设置） |
稳压精度 | ≤±0.5% |
稳流精度 | ≤±0.5% |
纹波系数 | ≤±0.1% |
动态响应 | ≤200us |
效 率 | ≥94% |
输出过压保护 | 275V±2V |
绝缘电阻 | ≥10M |
绝缘强度 | 输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧、无闪络。 |
相对湿度 | ≤90% |
环境温度 | -5℃∽45℃ |
可闻噪音 | ≤60dB |
重 量 | 7.5Kg |
尽 寸 | 140×250×320mm |
基本应用：
* 用于变电站、电厂继电保护设备的校验，提供继保整组校验电源，可测试继电器动作电压和脱离点电压以及不同工作电压下设备的运行情况。
* 用于新建变电站、电厂继电保护设备的调试电源，继电保护设备的调试不受电站直流系统工程进度影响。
* 用于变电站、电厂继电保护设备检修或改造，检修或改造投运设备可单独供电进行全面的检修或调试，防止操作不当影响变电站、电厂的正常运行。

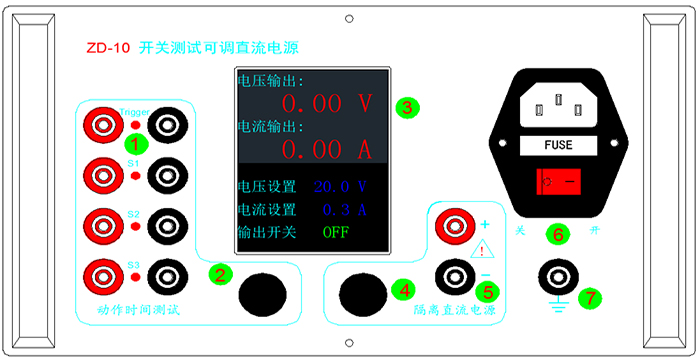

面板说明：
（1） 开关时间测试输入端子
（2） 开关时间测试参数调整旋转编码器
（3） 3.5寸彩色液晶屏
（4） 直流电源参数调整旋转编码器
（5） 隔离直流电源输出端子
（6） 电源收入插座及电源开关
（7） 接地端子
注意事项：
1． 交流输入必须有良好接地地线，以确保安全。
2． 电源不能在箱子内工作，必须从箱子内拿出放置平稳，工作时要保证电源前后30CM无阻挡物体，保障电源通风散热良好。
3． 输出线连接要注意极性。接错可能造成用电设备损坏。
4． 对电池充电时，输出线要通过开关接入，在输出开关断开时连接好连线，确认连接无误后合上交流开关，电源正常工作后合上输出开关（直接同电池连接可能会有火花，造成危险）。
